無紙記錄儀

  • 24小時客服電話：18015181360

  • 產品詳情

  • 聯系我們



一、概述

　ZKHH-3000四十通道彩色無紙記錄儀(288×288mm)是淮安市明泰儀表有限公司新的產品，它具有40路輸入，可輸入標準電流、標準 電壓、頻率、毫伏、熱電 偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

二、四十通道彩色無紙記錄儀主要特點

　　 ◇進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；
　　 ◇屏幕亮度可以自由調節；
　　 ◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警
　　 ◇采用新大規模集成電器，國際名廠元器件精心設計；
　　 ◇32位大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
　　 ◇全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
　　 ◇工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
　　 ◇支持真空度科學計數法顯示；
　　 ◇曲線顯示可以自由組合，自定義曲線顏色；
　　 ◇曲線走紙方式可設定橫向或縱向；
　　 ◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
　　 ◇內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
　　 ◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄近的15條報警信息；
　　 ◇使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
　　 ◇標準串行通訊接口：RS-485和RS-232C；
　　 ◇10M Ethernet標準RJ45接口；
　　 ◇標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行組態軟件，無需專用驅動。
　　 ◇可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
　　 ◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
　　 ◇開關電源，85VAC-265VAC范圍內正常工作；
　　 ◇提供變送器+24VDC隔離配電；
　　 ◇金屬外殼，允許在惡劣的環境下使用。

三、四十通道彩色無紙記錄儀主要技術指標

　　 ◇輸入種類及測量量程、精度：
輸入種類 量程 測量量程 精度
DVC 0~20mV -9999~19999 ±0.2%
0~100mV -9999~19999 ±0.2%
0~5V -9999~19999 ±0.2%
1~5V -9999~19999 ±0.2%
DCI 0~100mA -9999~19999 ±0.2%
4~20mA -9999~19999 ±0.2%
TC S -50.0~100.0℃ ±3.7℃
100.0~1768.0℃ ±2℃
B 0~1820.0℃ ±2℃
K -50.0~1372.0℃ ±2℃
E -50.0~1000.0℃ ±2℃
J -50.0~1200.0℃ ±2℃
T -199.90~320.00℃ ±2℃
Wer3-25 0.0~2300.0℃ ±5℃
RTD Pt100 -200.0~850.0℃ ±1℃
Cu50 -50.00~150.00℃ ±1℃
電阻 0~350Ω -9999~19999
頻率 0－10KHZ 0~19999 ±1
　　 　　　　◇ZKHH-3000 系列儀表允許40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V
　　　  安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后大傾斜30度安裝，左右水平。
　　　　儀表板厚度：2-26mm
　　　　外型尺寸：288（W）×288（H）×168（D）mm
　　　　重量：5Kg
　　◇輸出信號
　　　　配電：16路配電，8組24VDC輸出，輸出電流60mA/組
　　　　24路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
　　　　多12路模擬量變送輸出，4-20mADC,負載電阻＜600Ω。
　　◇通訊、打印 　　　
　　　　通訊接口：RS-232C、RS-485和Ethernet RJ45
　　　　波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
　　　　打印接口：RS-232C直接連接串行微行打印機
　　◇補償運算
　　　　蒸 汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
　　　　一般氣體：溫度、壓力補償測量標準體積流量。
　　　　天然氣：溫度、壓力補償測量標準體積流量。
　　　　液 體：溫度補償測量標準體積流量或質量流量。
　　◇累積范圍
　　　　0-99999999
　　◇數據備份和轉存
　　　　256M-1G優盤可選；
　　◇記錄時間間
記錄間隔 1秒 2秒 5秒 10秒 15秒 1分鐘 2分鐘 4分鐘
記錄長度 72小時 6天 15天 30天 45天 180天 360天 750天
　　 　　　　◇精度
　　　 ±0.2%FS
　　◇顯示方式
　　　 640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏,CCFL背光
　　◇保護方式
　　　 內置Flash存儲器保護參數和歷史數據,斷電后可保存.
　　◇供電電源
　　　 開關電源85VAC-265VAC,50HZ±5%，功耗＜120W

四、四十通道彩色無紙記錄儀產品選型

ZKHH-3000 四十通道彩色無紙記錄儀
ZKHH-3000  60 □ -□ □ □ □ □ □ □ □ □ 　
型號 選型代碼 說明
  60 　  尺寸（288×288×168)
萬
能
輸
入		 08 　  八路輸入
16 　  十六路輸入
24 　  二十四路輸入
40 　  四十路輸入
頻率 輸入數量 N   無要求
08 　　　　　　　　　 八路頻率信號輸入
16 　　　　　　　　　 十六路頻率信號輸入
24 　　　　　　　　　 二十四路頻率信號輸入
32 　　　　　　　　　 三十六路頻率信號輸入
40 　 四十路頻率信號輸入
繼電器
報警輸出		 可組態 00 　 無
12 　 十二路
24 　 二十四路
變送輸出 　 N   無要求
A4 　  4路變送輸出
A8 　  8路變送輸出
A16 　  16路變送輸出
PID調節輸出 　 N   無要求
P4 　 4路PID調節輸出
P8 　 8路PID調節輸出
通訊/打印
功能		 　  0 　 無
1 　 RS-232C通訊
2 　 RS-485通訊
3 　 RS-232C打印
以太網通訊 　 N 　  無
E 　  以太網通訊
配電輸出 　 N 　  無
P 　  DC24V配電輸出
流量積算 　 0 　  無
1 　  無溫壓補償?shù)牧髁糠e算
2 　  帶溫壓補償?shù)牧髁糠e算
USB
轉存功能		 　 /0 無
/U USB轉存功能
注：輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤40

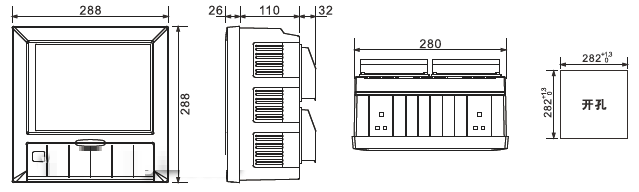

五、四十通道彩色無紙記錄儀儀表外形尺寸，安裝方法及開孔尺寸

　　開孔尺寸：282×282

彩色無紙記錄儀尺寸圖

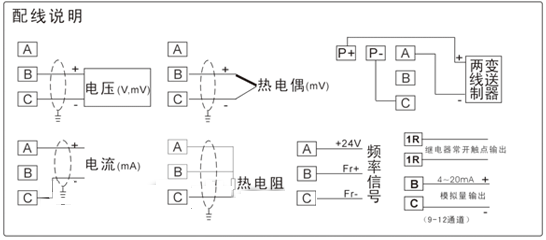

六：四十通道彩色無紙記錄儀接線方式

彩色無紙記錄儀接線方式

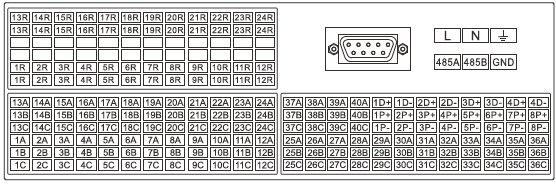

彩色無紙記錄儀配線圖
