差壓變送器

  • 24小時客服電話:18015181360
  • 產品詳情

  • 聯系我們

一.產品概述

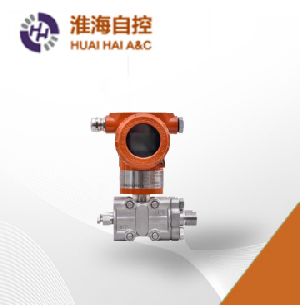

ZKHH-3351/1151DP電容式差壓變送器
3351系列智能電容式變送器(以下簡稱智能變送器)是以微處理器為核心的壓力儀表,它在傳統的1151電容式變送器的結構上增加了通訊和其它。用268、275通訊器或采用HART協議的其它主機可在控制室、變送器現場或在同一控制回路的任何地方同它進行雙向通訊(讀、寫數據和診斷)。

二.主要特點
3351系列智能電容式變送器除了一般電容式變送器的固有特點外,還具有如下特點:
·智能電子部件僅由一塊組成。
·量程比15:1或10:1。
·0-0.6-0-42000KPa。
·就地按鍵調整量程和零點。
·可更新現存的TY-1151(包括1151)各種模擬式變送器為智能儀表。
·符合HART協議,可用HART通訊器268、275與本智能表進行雙向通訊而不中斷輸出信號。
·在采用HART協議的分散控制系統中同主機進行雙向通訊。
·具有自診斷和遠傳診斷功能。
·帶有EEPROM,不怕斷電丟失數據。

三.工作原理
被測介質的兩種壓力通入高、低兩壓力室,作用在δ元件(即敏感元件)的兩側隔離膜片上,通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的信號。壓力變送器和正壓力變送器的工作原理和差壓變送器相同,所不同的是低壓室壓力是大氣壓或真空。轉換器將解調器的電流轉換成數字信號,其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外,它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方,,傳感器微調等運算,以及診斷和數字通信。
本微處理器中有16字節程序的RAM,并有三個16位計數器,其中之一執行A /D轉換。轉換器把微處理器來的并經校正過的數字信號微調數據,這些數據可用變送器軟件修改。數據貯存在EEPROM內,即使斷電也保存完整。數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號,并通過回路傳送所需信息。通信的類型為移頻鍵控FS技術并依據BeII202標準。
以差動電容為檢測原理組成電容式變送器,輸入壓力分別為0~40KPa,
0~250KPa等。使用對象:液體、氣體和蒸氣。

四.產品選型
3 0-1~6KPa
4 0-6~40KPa
5 0-40~200KPa
6 0-0.16~1MPa
7 0-0.4~2.5MPa
8 0-1.6~10MPa
  代號 功能
E 普通模擬型(輸出:4~20mA)
G 常規智能型(輸出:4~20mA)
S 標準智能型(輸出:4~20mA帶HART總線協議)
  代號 結 構 材 料
法蘭接頭 排氣/排液閥 隔離膜片 灌充液體
22 316不銹鋼 316不銹鋼 316不銹鋼 硅 油
23 316不銹鋼 316不銹鋼 哈氏C-276
24 316不銹鋼 316不銹鋼 蒙乃爾
25 316不銹鋼 316不銹鋼
  代號 靜壓MPa
B 4
C 10
  代號 精度
Q1 0.2%FS
Q2 0.5%FS
  代號 電氣連接頭
L1 M20X1.5內螺紋
L2 1/2NPT內螺紋
  代號 附加選項
M1 0~100%線性指示表頭
M3 數字顯示表頭
B1 2″管裝彎支架
B2 墻裝/板裝彎支架
B3 2″管裝平支架
D0 泄放閥在壓力室中部
D1 側面泄放閥在壓力室上部
D2 側面泄放閥在壓力室下部
C0 1/2″錐管內螺紋接頭
C1 1/2″引壓接頭及后部焊接引壓管φ14(供貨時含C0)
C2 丁字形螺紋接頭M20X1.5
d 隔爆型EXd ⅡCT5
I 本安型EXiaⅡ CT6
